Oferujemy sprawdzone, wysokiej jakości podkłady pod stopy podpór żurawia, dźwigu, podnośnika koszowego lub dowolnej maszyny budowlanej.
Dobierając podkłady pod stopy podpór należy pamiętać, że godnie z normą europejską EN 12999:2011, powierzchnia każdej stopy podpory powinna być taka, aby maksymalny nacisk na podłoże był mniejszy od 40 kg/cm². Kluczowym parametrem dla prawidłowego dobrania typu podkładu jest moment stabilizujący żurawia < moment wywracający żurawia [ton/metr] lub innej maszyny oraz maksymalna obciążalność jednostkowa podkładu [kg]. Są to parametry dostępne w dokumentacji żurawia lub maszyny.
Podstawowe wymiary podkładu kwadratowego pod stopę podpory żurawia
Oferujemy podkłady stóp podpory:
Podkład PA 3.3
- Wymiar A [mm] - 300
- Wymiar B [mm] - 300
- Wymiar H [mm] - 30
- Wymiar D [mm] - 170
- Dopuszczalne obciążenie [kg] - 4 000
- Masa własna [kg] - 3
- Dla maszyn o momencie stabilizującym [ton/metr] - 1 ÷ 6
Podkład PA 3.4
- Wymiar A [mm] - 300
- Wymiar B [mm] - 300
- Wymiar H [mm] - 40
- Wymiar D [mm] - 170
- Dopuszczalne obciążenie [kg] - 7 000
- Masa własna [kg] - 4
- Dla maszyn o momencie stabilizującym [ton/metr] - 4 ÷ 8
Podkład PA 4.4
- Wymiar A [mm] - 400
- Wymiar B [mm] - 400
- Wymiar H [mm] - 40
- Wymiar D [mm] - 220
- Dopuszczalne obciążenie [kg] - 10 000
- Masa własna [kg] - 6
- Dla maszyn o momencie stabilizującym [ton/metr] - 6 ÷ 12
Podkład PA 4.5
- Wymiar A [mm] - 400
- Wymiar B [mm] - 400
- Wymiar H [mm] - 50
- Wymiar D [mm] - 220
- Dopuszczalne obciążenie [kg] - 11 000
- Masa własna [kg] - 8
- Dla maszyn o momencie stabilizującym [ton/metr] - 10 ÷ 18
Podkład PA 4.6
- Wymiar A [mm] - 400
- Wymiar B [mm] - 400
- Wymiar H [mm] - 60
- Wymiar D [mm] - 220
- Dopuszczalne obciążenie [kg] - 12 000
- Masa własna [kg] - 10
- Dla maszyn o momencie stabilizującym [ton/metr] - 14 ÷ 20
Podkład PA 5.5
- Wymiar A [mm] - 500
- Wymiar B [mm] - 500
- Wymiar H [mm] - 50
- Wymiar D [mm] - 220
- Dopuszczalne obciążenie [kg] - 15 000
- Masa własna [kg] - 12
- Dla maszyn o momencie stabilizującym [ton/metr] - 20 ÷ 30
Podkład PA 5.6
- Wymiar A [mm] - 500
- Wymiar B [mm] - 500
- Wymiar H [mm] - 60
- Wymiar D [mm] - 220
- Dopuszczalne obciążenie [kg] - 20 000
- Masa własna [kg] - 15
- Dla maszyn o momencie stabilizującym [ton/metr] - 25 ÷ 50
Podkład PA 6.5
- Wymiar A [mm] - 600
- Wymiar B [mm] - 600
- Wymiar H [mm] - 50
- Wymiar D [mm] - 320
- Dopuszczalne obciążenie [kg] - 23 000
- Masa własna [kg] - 18
- Dla maszyn o momencie stabilizującym [ton/metr] - 40 ÷ 60
Podkład PA 6.6
- Wymiar A [mm] - 600
- Wymiar B [mm] - 600
- Wymiar H [mm] - 60
- Wymiar D [mm] - 320
- Dopuszczalne obciążenie [kg] - 25 000
- Masa własna [kg] - 22
- Dla maszyn o momencie stabilizującym [ton/metr] - 50 ÷ 70
Podkład PA 7.6
- Wymiar A [mm] - 700
- Wymiar B [mm] - 700
- Wymiar H [mm] - 60
- Wymiar D [mm] - 320
- Dopuszczalne obciążenie [kg] - 30 000
- Masa własna [kg] - 29
- Dla maszyn o momencie stabilizującym [ton/metr] - 70 ÷ 100
Podkład PA 8.6
- Wymiar A [mm] - 800
- Wymiar B [mm] - 800
- Wymiar H [mm] - 60
- Wymiar D [mm] - 320
- Dopuszczalne obciążenie [kg] - 35 000
- Masa własna [kg] - 38
- Dla maszyn o momencie stabilizującym [ton/metr] - 80 ÷ 120
Podkład PA 10.6
- Wymiar A [mm] - 1 000
- Wymiar B [mm] - 1 000
- Wymiar H [mm] - 60
- Wymiar D [mm] - 320
- Dopuszczalne obciążenie [kg] - 50 000
- Masa własna [kg] - 60
- Dla maszyn o momencie stabilizującym [ton/metr] - 120 ÷ 150
Podkład PA o wymiarach na zamówienie w ilościach seryjnych
Podkłady, które oferujemy do sprzedaży są wykonane z polietylenu PE 500 (HMW) o wysokiej masie molowej zawierającej się od 500 000 do 1 000 000 g/mol. Jest to bardzo wytrzymały materiał o twardości 64 w skali D Shore, może pracować w sposób długotrwały w temperaturach od +70 oC (krótkotrwale +120 oC) do - 100 oC. Materiał, z którego wykonane są podkłady pod stopy, charakteryzuje się współczynnikiem poślizgu (metal/tworzywo) wysokości 0,29. Polietylen PE 500 nie chłonie wody, posiada zdolność tłumienia drgań, nie wymaga smarowania i konserwacji, posiada bardzo dużą odporność na działanie soli, zasad, kwasów oraz większości związków organicznych. Posiada wysoką udarność, również z karbem oraz odporność na zarysowania, duża elastyczność sprawia, że podkłady stabilizatorów wykonane z tworzywa PE 500 (HMW) nie pękają pod wpływem obciążeń dynamicznych. Podkłady posiadają europejskie oznaczenie CE.

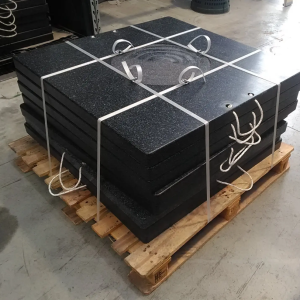

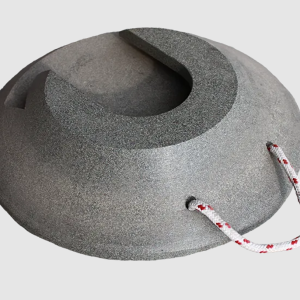

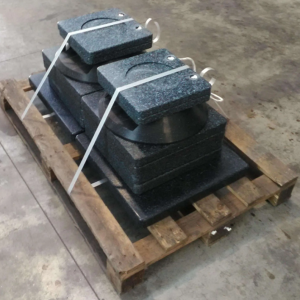

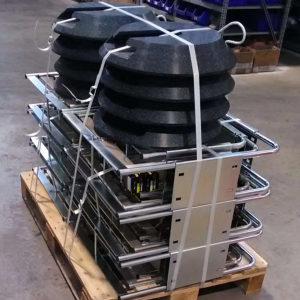

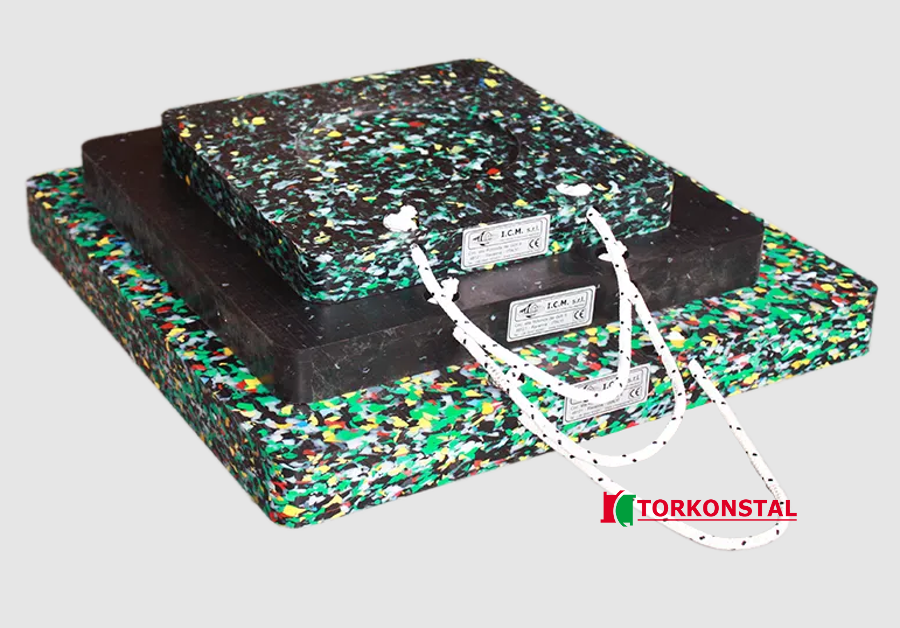

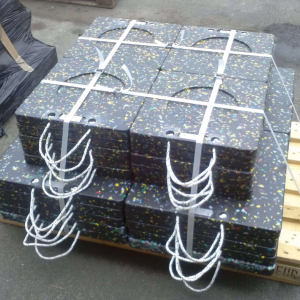

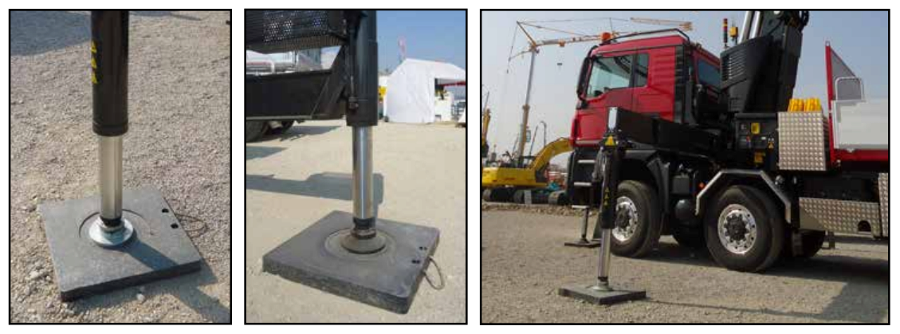

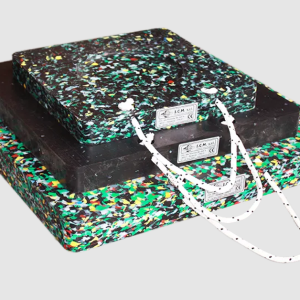

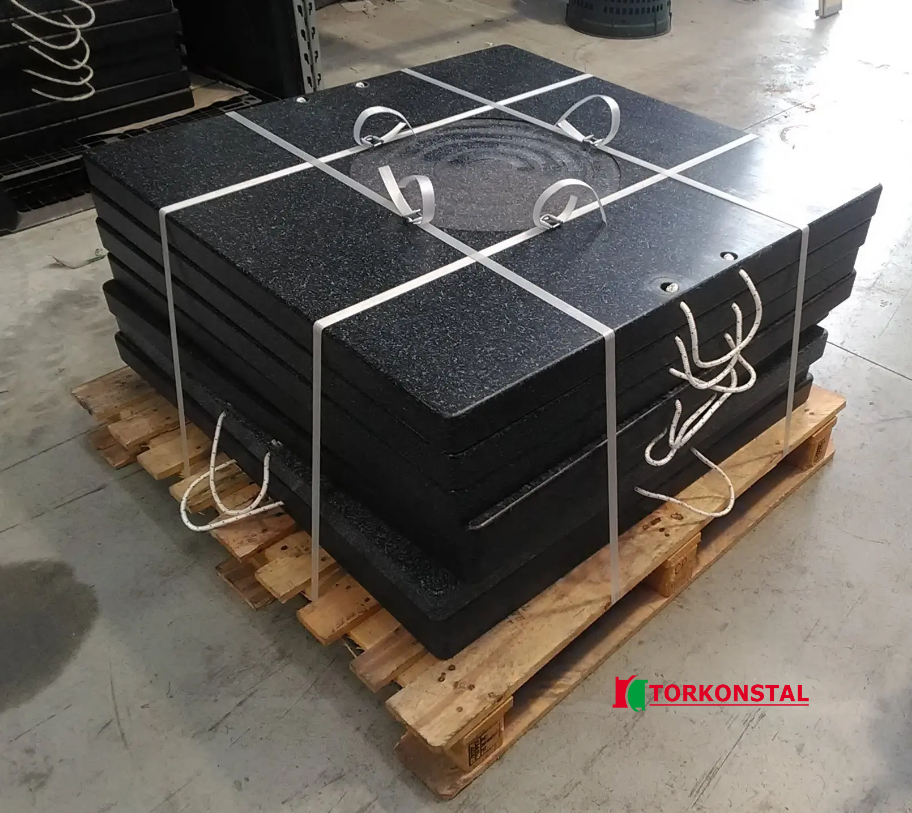

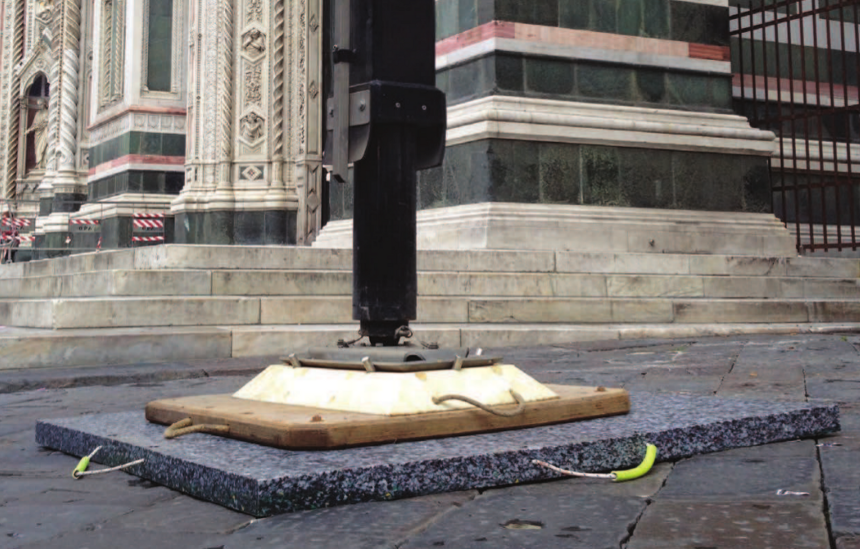

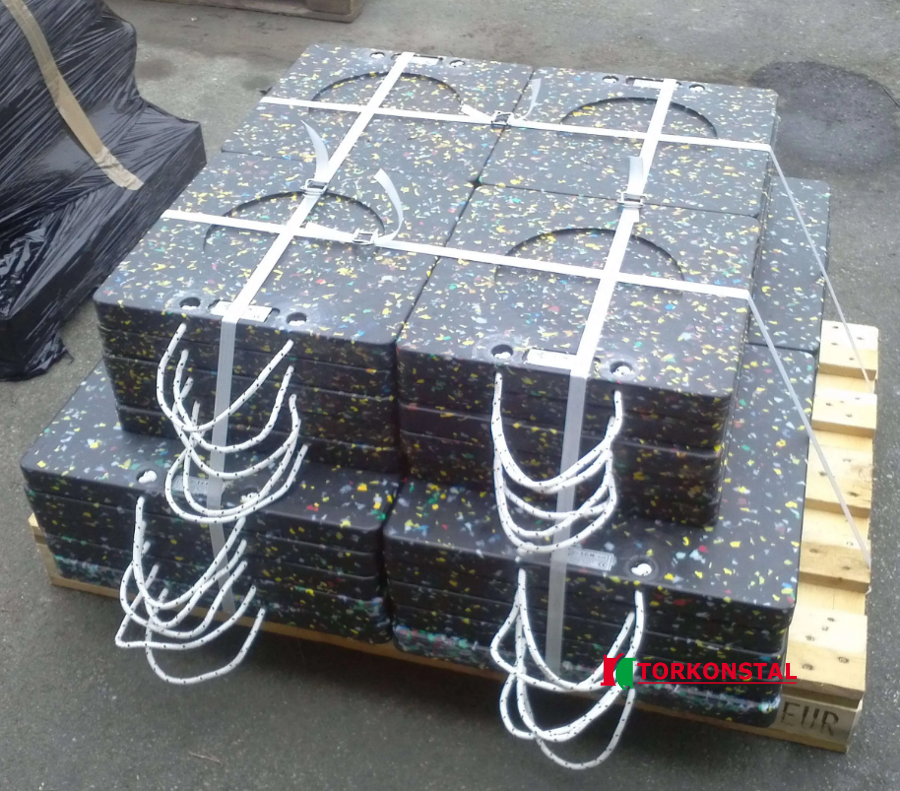

Galeria zdjęć podkładów pod stopy podpór
